光学接触角测量仪IN-JC4

详细产品介绍及技术参数

一 ·概述（Summary）

接触角（ Contact angle）是指在气、液、 固三相交点处所作的气-液界面的切线 ，此切 线在液体一方的与固-液交界线之间的夹角θ ,  接触角测量是现今表面性能检测的主要方法。

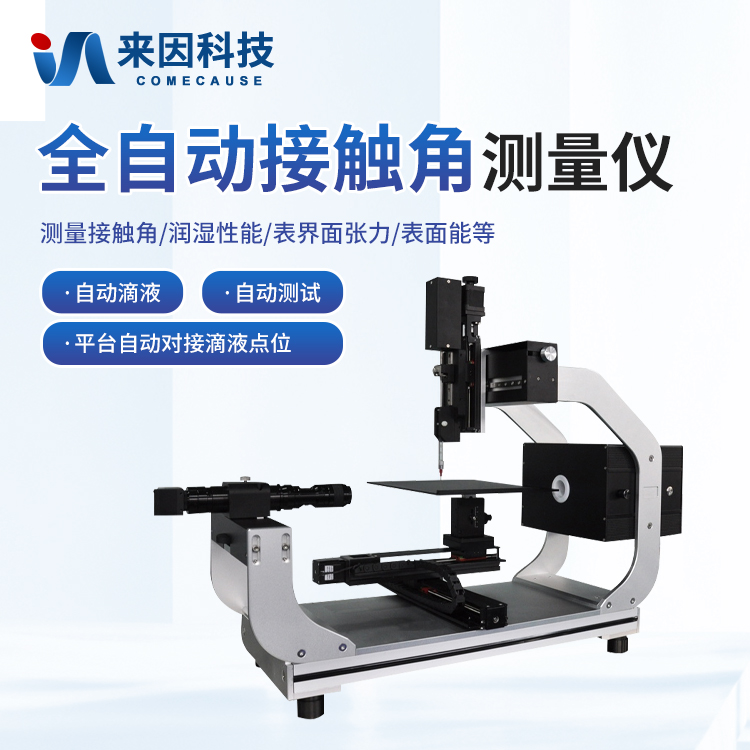

SDC-350 整体倾斜型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量 样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性 等性能 ，设备采用全自动进液装置及自动整体倾斜装置 ，功能全面、性价比高、可满足各种 常规测量需求 ， 目前已经广泛使用在众多高校院所及企业。

二 ·应用（Application）

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、 化学化工、半导体制造、涂料油墨、 电子电路、纺织纤维、 医疗生物等领域 ，接触角测量已  经成为了一项评估表面性能的重要仪器。（部分测试功能需要选购专门附件完成）

1. 液体在固体表面的铺展、渗透、 吸收等润湿行为 ，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3.  吸收材料的连续实时研究及过程记录 ，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量 ，如粉末、弯曲曲面、超疏水/超亲水样品；

5.  附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7.计算固体表面自由能（ Surface free energy） ，及其极性色散分量分析；

8.分析液体在固体表面的粘附功（Adhersion） ，评估固体表面均匀性、清洁度等。

三 ·设备原理（Principle）

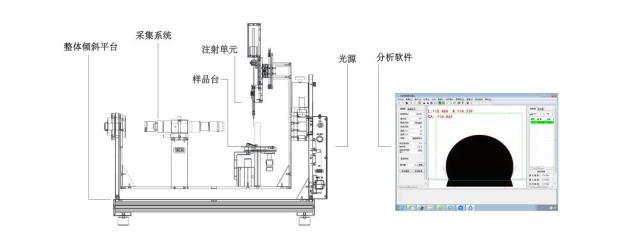

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、整体倾斜平台、分 析软件六大部分组成 ，设备采用光学成像的原理。

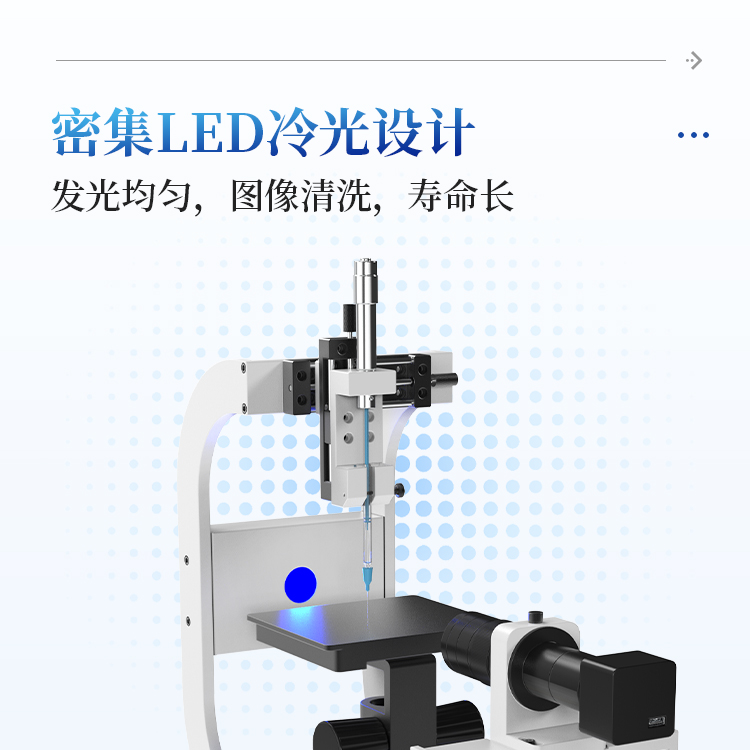

光源采用密集 LED 冷光设计 ，发光均匀 ，图像清洗 ，寿命长；

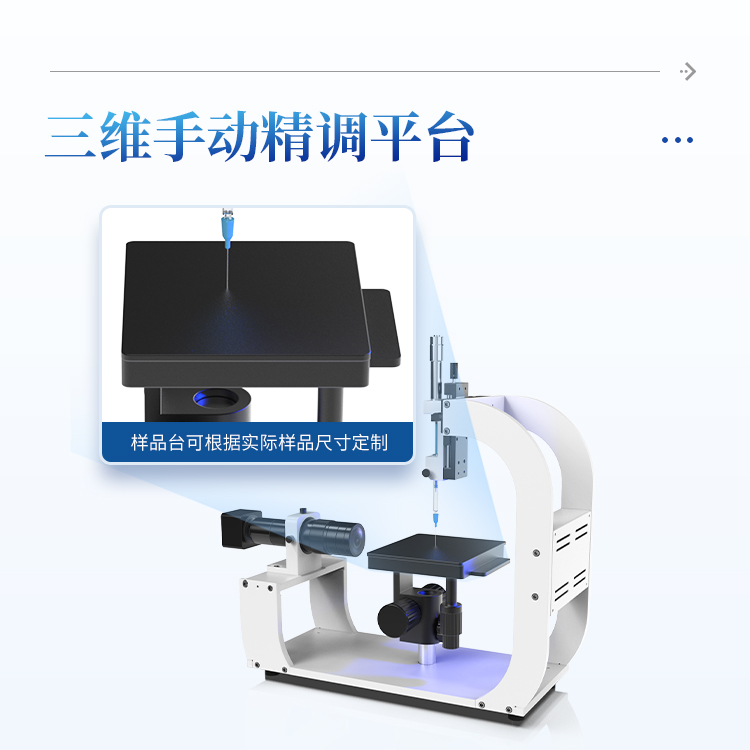

注射单元采用高精度注射泵进液 ， 由软件定量定速控制 ，滴液稳定 ，精度极高；样品台采用三维手动精调平台 ，操作灵活 ，定位准确，样品台可根据实际样品尺寸定制；

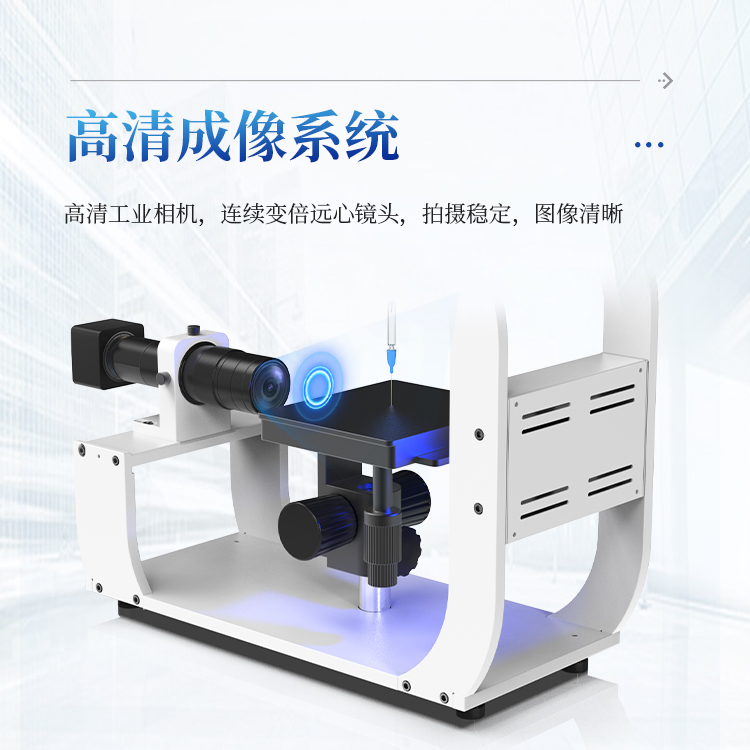

采集系统采用黑白进口 CCD 相机，拍摄稳定 ，图像清晰，真实可靠，镜头采用德国工业 级进口配置 ，0.7-4.5 倍放大可调 ，成像无畸形失真；

整体倾斜平台采用软件高精度控制倾斜 ，精度高达 0.01 °

分析软件功能强大 ，具备一键式全自动拟合能力 ，具备国际最领先的拟合方法 ，满足各 种液滴形态的精确拟合;

四 ·技术规格（Specifications）

五 ·符合国家的相关标准（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003） （纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

六 ·产品特点（Product features）

1.  主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制， 采纳国际顶尖进口接触角设备的设计精华与配置 ，保证仪器具有极强的稳定性；

2. 采用工业级密集可调 LED 冷光源系统（寿命25000H 以上） ，保证成像更清晰 ， 同 时避免额外热度所导致的小液滴挥发；

3. 采用高性能日本原装进口工业机芯 ，工业   级远心变焦变倍镜头，基本可达到图像无失 真情况 ，确保最佳的成像效果；

4. 采用 USB2.0 标准接口 ，数据传输速度快 ，兼容性高 ，成像稳定性强；

5. 国内首家提供德国进口的接触角测量校准样，确保仪器的精准性，角度校准标准片 3 ° 5 °8 ° ；60 °90 ° 120 ° ；115 °（选配）；

6. 采集系统设计灵活 ，适用于绝大部分测量环境 ，简单应付多种复杂的样品表面测量；

7. 拥有全球最先进接触角分析方法，满足所有种类液滴成像的精确拟合 ，其中包括恒美独有的微分椭圆与微分圆特殊液体成像拟合方法；

8. 采用国际领先的计算方法 ，软件已实现全自动拟合避免人为操作造成的误差；

9.  具备双边接触角测量快速拟合功能 ，更全面量分析 液体与固体的表面润湿性能、更准确的分析表面的 实际润湿情况；

10. 动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批 量拟合；

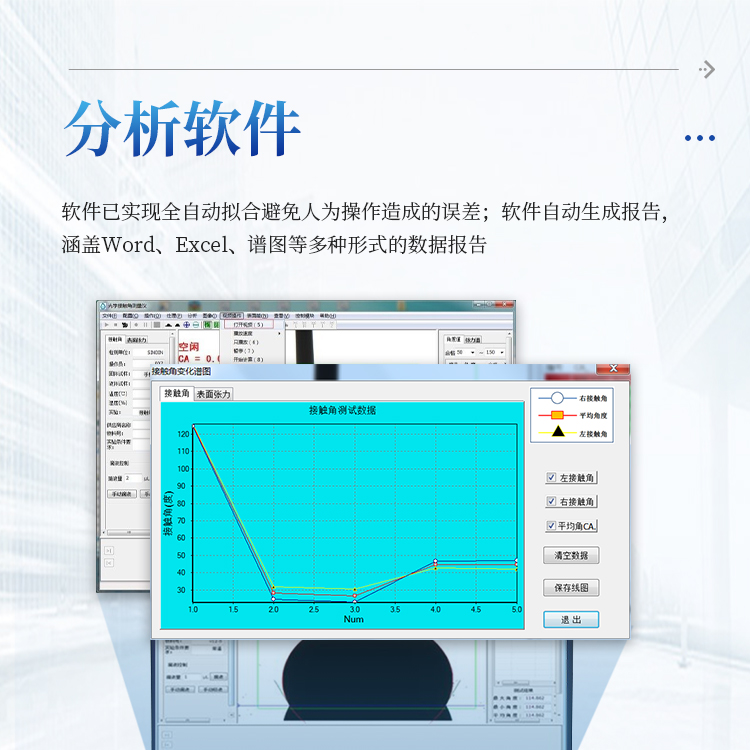

11. 软件自动生成报告，其中涵盖   Word 形式、Excel 形式、谱图形式等多种数据报告；

12. 具备多种可选配功能件 ，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

13. 具备前进后退角测量功能 ，便于最高效的测量样品表面稳定性能；

14.   具备滚动角测量功能 ，可智能分辨材料表面滑落点以及此类方式前进后退角测量；

七 ·售后服务（After-sales service）

1. 常规型号，闪电发货；

2. 全球仪器整机两年质保；

3. 提供售前免费实验服务；

4. 全球仪器软件终身免费在线升级；

5. 总部定期操作及理论知识培训；

6. 仪器终身校准维护保养服务；
