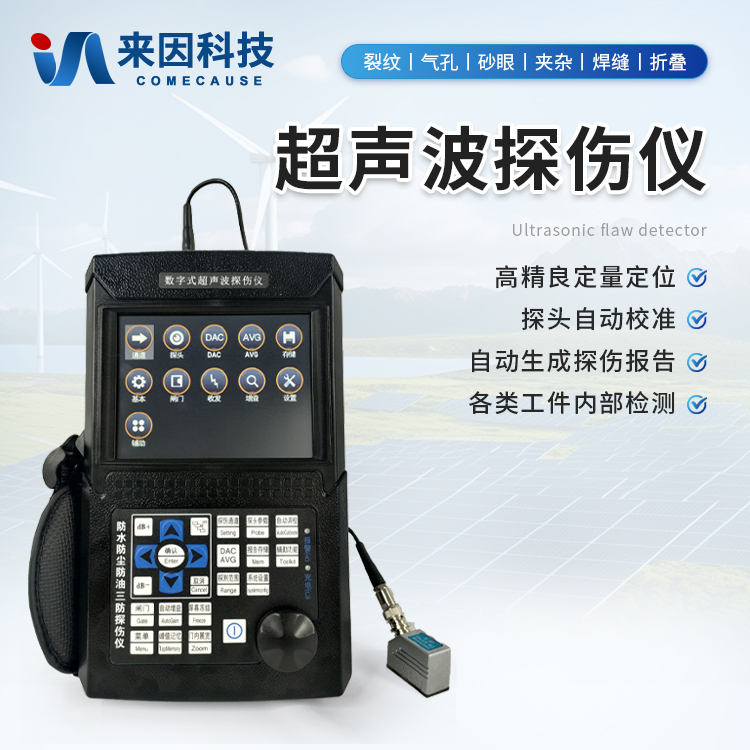

超声波检测仪IN-CTS2
产品价格：电话联系规格型号：IN-CTS2
数字超声波探伤仪能够便捷、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器。
- 免费咨询热线：15376683203
- 产品概述
- 图文介绍
详细产品介绍及技术参数
概述：
CTS2数字超声波探伤仪能够快速便捷、无损伤、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是检测行业的重要仪器。
主要功能：
1、高精良定量、定位，适合较近和较远距离探伤的要求；
2、近场盲区小，适合小管径、薄壁管探伤的要求；
3、自动校准：一键式自动校准，操作便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
4、自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
5、自由切换三种标尺（深度d、水平p、距离s）；
6、自动增益、回波包络、峰值记忆功能提高了探伤效率；
7、φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
8、100个单独探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
可自由存储、回放500幅A扫波形及数据；
9、DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
10、13个内置探伤标准可调出；
11、可以自由输入任意行业标准；
12、发射脉冲宽度和强度可调；
13、与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
14、IP65标准铝镁合金外壳，坚固磨损低，防水防尘，抗干扰能力好；
15、26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
16、性能安全环保锂电池供电，可连续工作10小时。
17、实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
18、掉电保护，存储数据不丢失；
19、探伤参数可自动测试或预置；
20、数字抑制，不影响增益和线性；
21、增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正。
22、真正的三防设计，可以保障用户在复杂的现场和野外不受雨水、油污、粉尘等的侵蚀，让探伤仪的使用寿命大大延长。
辅助功能：
1、角度和K值两种输入方式
2、回波次数分析
3、电源状态指示
4、闸门声光报警
5、DAC声光报警
6、屏幕的冻结和解冻
7、时钟显示
产品特点：
1、按键简洁，操作简单；
2、大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的要求。
技术参数：
| 项目 | 技术数据 |
| 扫描范围（mm） | 0～6000mm钢纵波 |
| 工作频率 | 0.4MHz～20MHz |
| 垂直线性误差 | ≤2.5% |
| 水平线性误差 | ≤0.1% |
| 增益 | 110dB |
| 灵敏度余量 | ＞62dB（深200mmΦ2平底孔） |
| 分辨力 | ＞40dB（5N20） |
| 动态范围 | ≥32dB |
| 噪声电平 | ＜8% |
| 重复发射频率 | 100~1000HZ |
| 声速范围 | 1000～11000（m/s） |
| 工作方式 | 直探头、斜探头、双晶、穿透 |
| 数字抑制 | （0～80）%，不影响线性与增益 |
| 工作时间 | 连续工作10小时以上（锂电池） |
| 环境温度 | （-20～70）℃（参考值） |
| 相对湿度 | （20～95）% RH |
| 外型尺寸 | 238×155×46（mm） |
| 重量 | 1.2KG |
型号区别：
| 型号 | CTS1 | CTS2 | CTS升级系列 |
| 探测范围(mm) | 0-6000 | 0-6000 | 0-10000 |
| 声速(m/s) | 1000-10000 | 1000-15000 | 500-18000 |
| 最大增益(dB) | 110dB | 110dB | 120dB |
| 探头频率(MHz) | 0.5-10 | 0.5-10 | 0.2-15 |
| 垂直线性V 水平线性H | V<3% H<0.2% | V<2% H<0.2% | V<2% H<0.2% |
| 检波方式 | 全波 | 全波 | 全波 |
| A D 位 数 | 8位 | 8位 | 10位 |
| 采样频率 | 100M | 100M | 160M |
| 系统主频 | 200M | 200M | 300M |
| FPGA主频 | 200M | 200M | 300M |
| 支持标准数量 | 只支持一种自定义标准 | 支持全部10余种标准 | 支持全部10余种标准 |
| 国内版校准方式 | 双弧法 | 双弧法 | 双弧法 |
| 探伤过程录像 | × | × | 无限时 |
| B 扫描 | × | × | √ |
| 配色方案 | 一种黄色方案 | 五种 | 五种 |
| 支持语言 | 国内版：默认仅中文 出口版：默认仅英文 | 国内版：全5种 出口版：4种无中文 | 国内版：全5种 出口版：4种无中文 |
| 导出报告方式 | U盘直接导出PDF | U盘直接导出PDF | |
| 重复频率 | 不可调节 | 16-1000 | 16-2000 |
| 整套探伤工艺导入 | 16个通道可导入导出 | 500个可导入导出 | 500个可导入导出 |
| 支持闸门数量 | 国内版1个/出口版2个 | 两个 | 两个 |
| 探头阻尼 | 不可调节 | 50-400欧 | 50-400欧 |
| 裂纹测高 | × | √ | √ |
| 发射强度 | 不可调节 | 25-500V | 25-500V |
| 脉冲宽度 | 不可调节 | 15-510 | 15-510 |
| 焊缝图示动态刷新 | √ | √ | √ |
| 参数调节方式 | 按钮可调速/对话框 | 按钮/波轮/对话框 | 按钮/波轮/对话框 |
| 单电工作时长 | 8小时 | 8小时 | 15小时 |
| 支架 | 单一角度 | 单一角度 | 单一角度 |
| 外观尺寸(mm) | 240*160*40 | 238×155×46 | 240*160*40 |
| 重量(kg) | 1.3 | 1.2 | 1.3 |
标准配置：
| 主机 | 1台 |
| 直探头 | 1个 |
| 斜探头 | 1个 |
| 电源适配器 | 1个 |
| 探头连接线 | 1个 |
| 使用说明书 | 1本 |
| 产品包装箱 | 1个 |
| 合格证、装箱卡、保修卡 | 1套 |
可选配：
| PC超声波探伤仪通讯软件 | 份 |
| 标准试块 | 块 |
| 耦合剂 | 瓶 |
产品展示：
